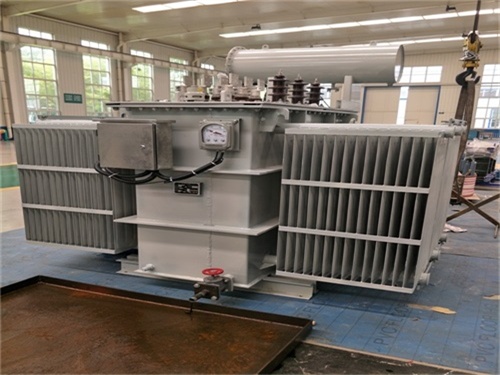

S20油浸式變壓器的占地面積
S20油浸式變壓器的占地面積受其容量、電壓等級、冷卻方式及安裝設計(如是否配套油箱、散熱片等)影響顯著。以下從不同維度分析其占地面積，并提供典型數據參考：
一、影響占地面積的核心因素
容量與電壓等級
容量越大(如從100kVA到3150kVA)，變壓器本體尺寸越大，占地面積隨之增加。
電壓等級越高(如10kV vs 35kV)，絕緣距離要求更嚴格，可能導致變壓器高度或寬度增加，間接影響占地面積。
冷卻方式
自然冷卻(ONAN)：依賴油箱表面散熱，無需額外散熱設備，占地面積較小。
強迫油循環風冷(OFAF)：需配置油泵、風機等設備，可能增加散熱系統占地面積(通常比自然冷卻增加20%~30%)。
安裝設計
戶外安裝：可直接放置于混凝土基座上，占地面積接近變壓器本體投影面積。
戶內安裝：需預留操作空間(如檢修通道、安全距離)，實際占地面積可能比本體大50%~100%。
防護等級：高防護等級(如IP55)可能要求封閉式安裝，增加外殼尺寸。

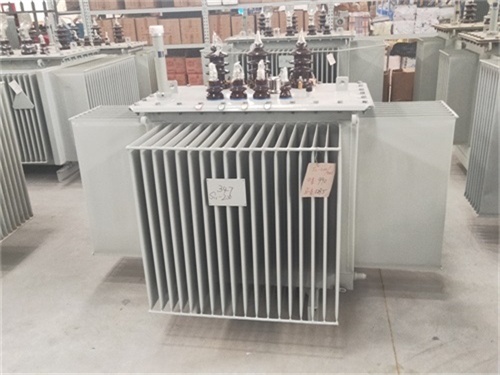

二、典型容量變壓器的占地面積參考
以下數據基于自然冷卻(ONAN)、戶外安裝場景，以變壓器本體投影面積(長×寬)估算：
| 容量（kVA） | 典型尺寸（長×寬×高，mm） | 占地面積（m2） | 備注 |
|---|---|---|---|
| 100 | 800×600×1200 | 0.48 | 適用于小型配電場景 |
| 200 | 1000×800×1400 | 0.80 | 常見于農村電網或商業配電 |
| 400 | 1200×900×1600 | 1.08 | 工業廠房輔助供電 |
| 630 | 1400×1000×1800 | 1.40 | 中型工廠主配電 |
| 1000 | 1600×1200×2000 | 1.92 | 大型商業綜合體或數據中心 |
| 1600 | 1900×1400×2200 | 2.66 | 地鐵牽引變電站或新能源電站 |
| 2000 | 2100×1500×2400 | 3.15 | 高負載工業園區 |
| 3150 | 2500×1800×2800 | 4.50 | 特大型項目主供電源 |
三、實際案例分析
案例1：某工業園區1000kVA變壓器安裝
場景：戶外安裝，自然冷卻，需預留1米檢修通道。
變壓器尺寸：1600×1200×2000mm(長×寬×高)。
實際占地面積：
本體投影：1.6m×1.2m = 1.92m2;
檢修通道：四周各加1m，總尺寸變?yōu)?.6m×3.2m = 11.52m2;
最終占地面積：約12m2(含安全距離)。
案例2：數據中心2000kVA變壓器戶內安裝
場景：室內安裝，強迫油循環風冷，需配置控制柜和散熱風機。
變壓器尺寸：2100×1500×2400mm(本體);散熱風機占地1.5m×1.0m。
實際占地面積：
本體投影：2.1m×1.5m = 3.15m2;
散熱系統：1.5m×1.0m = 1.5m2;
操作空間：前后各留1.5m，左右各留1.0m，總尺寸變?yōu)?.1m×4.0m = 20.4m2;
最終占地面積：約21m2(含安全距離和設備布局)。
四、優化占地面積的建議
選擇緊湊型設計：部分廠商提供低損耗、小體積的S20變壓器(如采用非晶合金鐵芯)，可減少本體尺寸10%~15%。
采用立體布局：戶內安裝時，可將控制柜、散熱風機等設備疊放或嵌入墻體，減少平面占用。
共享散熱系統：多臺變壓器共用一套散熱風機或油泵，降低配套設備占地面積。
利用立體空間：戶外安裝時，可在變壓器上方搭建遮陽棚或光伏板，兼顧功能性與空間利用。
五、總結
S20油浸式變壓器的占地面積需結合容量、冷卻方式、安裝場景綜合評估。典型1000kVA變壓器本體占地面積約1.92m2，但實際工程中需預留檢修通道和安全距離，最終占地面積可能擴大至10~20m2。建議根據項目需求選擇合適容量和設計，并通過優化布局降低空間占用。
