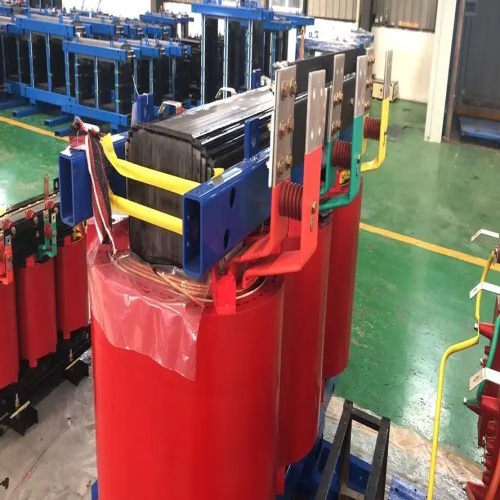

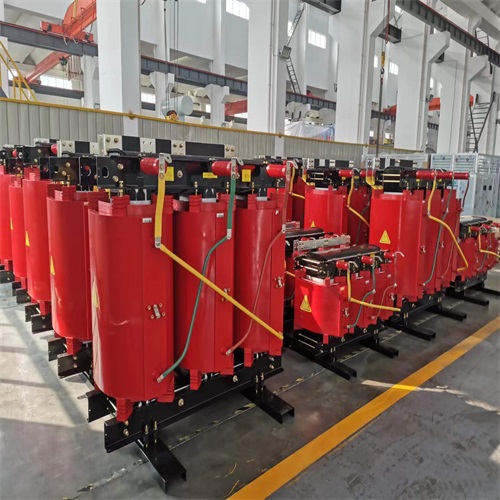

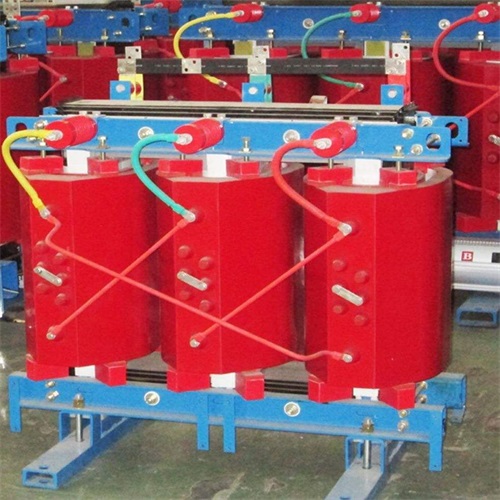

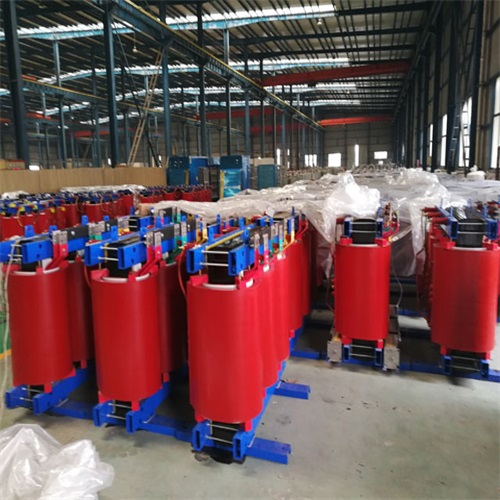

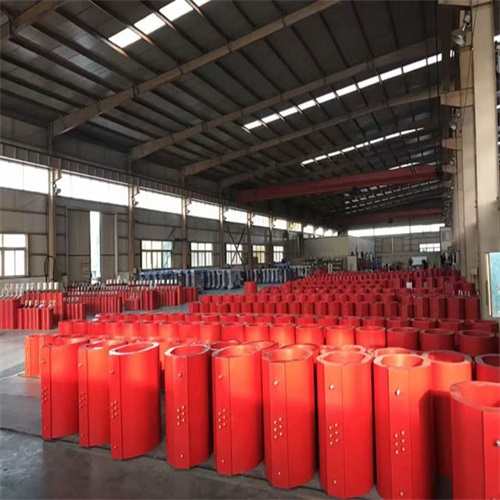

SCB14變壓器
- 產品介紹
SCB14變壓器是一種采用先進技術和環保材料設計的樹脂澆注干式變壓器，屬于節能型電力設備，廣泛應用于對安全性和環保性要求較高的場所。以下從定義、技術特點、性能優勢、應用場景、選型與維護等方面進行詳細解析：
一、定義與分類
型號含義：
S：表示三相變壓器。
C：表示樹脂澆注式絕緣(環氧樹脂或硅橡膠澆注)。
B：表示箔式繞組結構(低壓繞組采用銅箔繞制)。
14：表示能效等級為二級能效(符合GB 20052-2020標準)。
分類：
按絕緣材料：環氧樹脂澆注(SCB14-環氧)和硅橡膠澆注(SCB14-硅橡膠)。
按冷卻方式：自然冷卻(AN)和強迫風冷(AF，可提升容量約30%)。
二、核心技術特點
高效節能：
空載損耗：較三級能效變壓器降低15%~20%(例如400kVA變壓器空載損耗≤0.72kW)。
負載損耗：通過優化繞組設計(如箔式繞組減少渦流損耗)，負載損耗降低5%~10%。
環保安全：
阻燃材料：采用F級或H級絕緣材料(耐溫≥155℃)，通過UL94 V-0阻燃測試，無火災風險。
無油設計：避免油泄漏污染環境，適用于對防火要求高的場所。
低噪聲運行：
鐵芯結構：采用階梯接縫鐵芯，接縫處涂硅鋼片專用膠，噪聲≤50dB(A)(1米處)。
繞組緊固：樹脂澆注層有效抑制繞組振動，噪聲比油浸式變壓器低10~15dB。
高過載能力：
允許短時過載(如1.5倍額定容量運行1小時)，適應負荷波動。
三、性能優勢對比
| 參數 | SCB14干式變壓器 | 傳統油浸式變壓器 |
|---|---|---|
| 防火性能 | 阻燃材料，無火災風險 | 油易燃，需獨立變壓器室 |
| 環保性 | 無油泄漏，可回收利用 | 油可能污染土壤和水源 |
| 維護成本 | 免維護（無需換油、濾油） | 需定期換油、檢查油位 |
| 安裝空間 | 體積小，可貼近負荷安裝 | 需獨立變壓器室，占地面積大 |
| 能效 | 二級能效（空載損耗低） | 三級能效為主（空載損耗高） |
四、典型應用場景
商業建筑：
購物中心、寫字樓、酒店等，作為10kV/0.4kV配電變壓器，直接為空調、照明等設備供電。
工業領域：
電子廠、制藥廠等對環境清潔度要求高的場所，避免油污染影響產品質量。
公共設施：
地鐵、機場、醫院，需高可靠性和低噪聲運行的場景。
新能源領域：
風電場、光伏電站的箱式變電站，作為升壓或降壓設備。
五、選型與安裝要點
容量選擇：
根據負荷計算確定額定容量，并預留10%~20%裕量以適應未來擴展。
示例：若計算負荷為350kVA，可選400kVA SCB14變壓器。
電壓匹配：
高壓側：根據電網電壓選擇(如10kV、20kV)。
低壓側：通常為0.4kV(三相四線制)，支持中性點直接接地。
聯結組標號：
常用Dyn11(高壓側三角形接法，低壓側星形接法)，可抑制三次諧波并提高單相接地故障耐受能力。
安裝環境：
溫度：-5℃～+40℃(環境溫度超過40℃時需降容使用)。
濕度：≤95%(相對濕度)，需配置溫控儀和風機強制散熱。
海拔：≤1000m(超過時需按GB/T 1094.11修正參數)。
六、維護與故障處理
日常巡檢：
溫度監測：通過溫控儀檢查繞組溫度(正常運行≤100℃，強迫風冷時≤120℃)。
外觀檢查：確認樹脂澆注層無裂紋、變色，緊固件無松動。
噪聲評估：正常運行噪聲≤55dB(A)，異常噪聲可能預示鐵芯松動或繞組變形。
定期試驗：
直流電阻測試：不平衡率≤2%，超標可能存在接觸不良或匝間短路。
絕緣電阻測試：高壓對低壓及地≥300MΩ(使用2500V兆歐表)。
常見故障處理：
繞組過熱：檢查風機是否正常運行或清理散熱器灰塵。
樹脂開裂：輕微裂紋可涂環氧修補漆，嚴重開裂需返廠維修。
溫控儀故障：更換溫度傳感器或控制模塊(需停機操作)。
七、發展趨勢
智能化升級：
集成智能傳感器和物聯網技術，實現遠程監控(如溫度、負荷、故障預警)。
超容化設計：
通過優化電磁設計和散熱結構，提升單位體積容量(如2000kVA/m3以上)。
綠色制造：
采用可回收材料(如無鹵素環氧樹脂)，降低生命周期環境影響。
